先導式安全閥

點擊圖片查看大圖

產品：	瀏覽次數：165先導式安全閥
型號：	AX46F/AX46Y
品牌：	浦首閥門
最小起訂量：	1 臺
供貨總量：	999 臺
發貨期限：	自買家付款之日起 3 天內發貨
更新日期：	2022-12-08 有效期至：長期有效

詳細信息

產品名稱：	先導式安全閥	產品型號：	AX46F/AX46Y
驅動方式：	自動	連接形式：	法蘭
結構形式：	先導式	密封結構：	軟密封
壓力范圍：	1.6MPa-42MPa	公稱通徑：	DN25-200
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

先導式安全閥是利用導閥來感測被控壓力信號并給出信號，當安全閥前的壓力低于整定壓力時，導閥和主閥都處于無泄漏的關閉狀態。主閥通過導閥的供應導管，作用于導閥閥座和主閥閥芯頂部，由于閥芯的頂部大于底部（閥座區）有一股大的作用力使閥芯保持向下，閥前壓力越接近整定壓力關閉越嚴密，這種自密封結構在主閥硬軟雙質密封副作用下，凈密封力隨著管道壓力增加和接近設定點而增加。當閥前壓力達到或超過整東壓力時，導閥開啟，主閥迅速打開，介質排放；當閥前壓力回到整定壓力以下時，導閥關閉，主閥也隨之關閉。

先導式安全閥是利用導閥壓力信號打開主閥閥瓣，具有開啟靈敏，回座壓力高，密封性好等特點，廣泛使用于石油、天然氣等設備或系統，作為安全保護裝置。先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的##超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高，重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，它還可在線調校，仍然能自動回座，關閉嚴密，操作維護方便。

先導式安全閥主要零部件

NO.	零件名稱	AF46Y/F 材料	A46F/Y材料
1	閥體	WCB	WCB
2	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	導向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	彈簧	50CrVA	50CrVA
5	O型圈	氟橡膠	氟橡膠
6	閥蓋	25	25
7	導閥	部件

主要外形尺寸

型號	公稱通徑	do	L	L1	L2	H	DN	D	D1	D2	D6	b	Z-ød	D	D1	D2	D6	b	Z-ød
A46 F/Y -16	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		20	4-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		20	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	220	180	155		22	8-18	250	210	185		24	8-18
	125	80	210	190	220	526	150	250	210	185		22	8-18	285	240	210		24	8-23
	150	100	255	230	265	623	175	285	240	210		24	8-23	315	270	240		26	8-23
	200	125	300	260	300	690	250	340	295	265		26	12-23	405	355	320		30	12-26
A46 F/Y -25	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	230	190	160		24	8-23	250	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188		28	8-26	285	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218		30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	360	310	278		34	12-26	405	355	320		30	12-26
A46 F/Y -40	25	15	110	95	150	365	32	115	85	65	58	16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78	66	18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85	76	18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100	88	20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120	110	22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135	121	22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	235	190	160	150	24	8-23	250	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188	176	28	8-26	285	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218	204	30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	375	320	282	260	38	12-30	405	355	320		30	12-26

國標先導式安全閥_（美標,磅級）先導式安全閥參數尺寸圖:

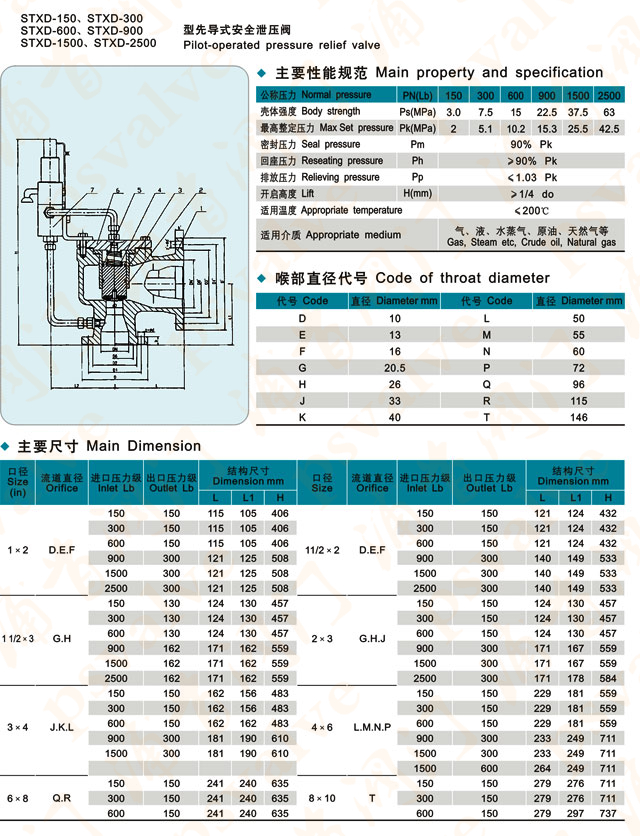

先導式安全閥(圖1)

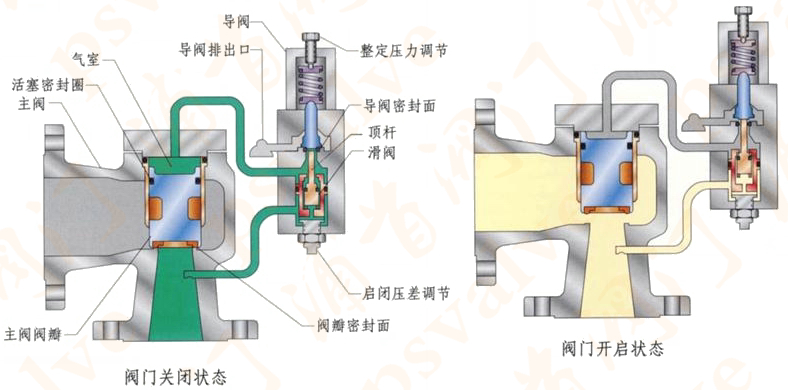

先導式安全閥(圖2)
