| 產品名稱： | 反沖洗過濾器 | 產品型號： | ZPG |
| 驅動方式： | 自動 | 連接形式： | 法蘭 |
| 結構形式： | 直通式,直角式 | 密封結構： | PTFE |
| 壓力范圍： | 1.6MPa-2.5MPa | 公稱通徑： | DN40-1000 |
| 常用材質： | 碳鋼,不銹鋼等 | 銘牌： | 浦首品牌 |
反沖洗過濾器,自動反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。
反沖洗過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6%；過濾精度可達10-3000 微米；工作壓力可達1.0-1.6Mpa；單臺流量：4-4160m³/h。
反沖洗過濾器可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、藥類、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾。
反沖洗過濾器,自動反沖洗過濾器可用于對工業水、海水、食品和制藥等輕化工工業廢水、循環水的過濾，以及乳化液再生、廢油、液態原料等過濾處理等。在冶金工業及石化工業及電廠給排水和循環水系統和涉及到液態的介質過濾等工藝中，應用自動反沖洗過濾器也日趨廣泛，我國現代冶金企業引進的連鑄水系統、高爐水系統、熱軋用高壓水除鱗系統、乳化液系統以及封閉的水循環系統，液態的介質過濾系統均大量地采用了自動反沖洗過濾器。
產品特點
1、不需任何支撐結構，節省安裝空間；
2、不需要設置旁路，節省投資費用；
3、既能保持高的流量，又具有低的壓力降；
4、安裝靈活，可水平安裝也適應于垂直安裝。
工作原理
1、正常工作狀態
手動蝶閥開啟，即閥板平面與筒體軸線平行，（此時扳手亦與筒體軸線平行）排污閥關閉。此時水流從進口直接進入過濾網筒內部，經濾網過濾后由出口排出。
2、反沖洗工作狀態
手動蝶閥關閉，即閥板平面與筒體軸線垂直，（此時扳手旋轉90度與筒體軸線垂直），開啟排污閥，此時水流從進口進入過濾網筒前端，因蝶閥關閉，水流被閥板擋住，只能從前端網孔進入濾筒外側，大部分從出口流出，而由于排污口打開，濾筒后段水排出后壓力降低，故一部分水又從過濾器后段的網孔反沖入網筒內，從而達到從濾網外部沖洗粘附在網
筒內壁上雜質的目的，雜質及污水從排污口排出。
主要外形尺寸（直角式）
| 型號 | L（mm） | A（mm） | B（mm） | C（mm） | D（mm） | 排污口DN | 流量(T/h) |
| ZPG-L-40 | 450 | 230 | 80 | 226 | 90 | 15 | 12 |
| ZPG-L-50 | 550 | 285 | 90 | 244 | 100 | 15 | 19 |
| ZPG-L-65 | 550 | 285 | 100 | 270 | 120 | 20 | 28 |
| ZPG-L-80 | 610 | 300 | 120 | 310 | 140 | 25 | 50 |
| ZPG-L-100 | 660 | 330 | 160 | 365 | 180 | 32 | 80 |
| ZPG-L-125 | 800 | 400 | 190 | 440 | 200 | 40 | 125 |
| ZPG-L-150 | 900 | 580 | 220 | 520 | 230 | 50 | 160 |
| ZPG-L-200 | 1120 | 625 | 260 | 670 | 280 | 65 | 320 |
| ZPG-L-250 | 1150 | 650 | 310 | 830 | 330 | 80 | 490 |
| ZPG-L-300 | 1310 | 750 | 350 | 1000 | 380 | 100 | 710 |
| ZPG-L-350 | 1514 | 875 | 410 | 1180 | 450 | 125 | 970 |
| ZPG-L-400 | 1730 | 1000 | 470 | 1350 | 480 | 150 | 1260 |
| ZPG-L-450 | 1896 | 1125 | 510 | 1500 | 500 | 150 | 1600 |
| ZPG-L-500 | 2080 | 1250 | 550 | 1680 | 580 | 150 | 1970 |
| ZPG-L-600 | 2490 | 1500 | 650 | 2000 | 650 | 200 | 2850 |
| ZPG-L-700 | 2680 | 1600 | 680 | 2150 | 700 | 200 | 3880 |
| ZPG-L-800 | 2880 | 1750 | 700 | 2300 | 820 | 200 | 5080 |
| ZPG-L-900 | 3150 | 1850 | 800 | 2480 | 880 | 200 | 6410 |
| ZPG-L-1000 | 3370 | 2000 | 900 | 2675 | 920 | 250 | 9910 |

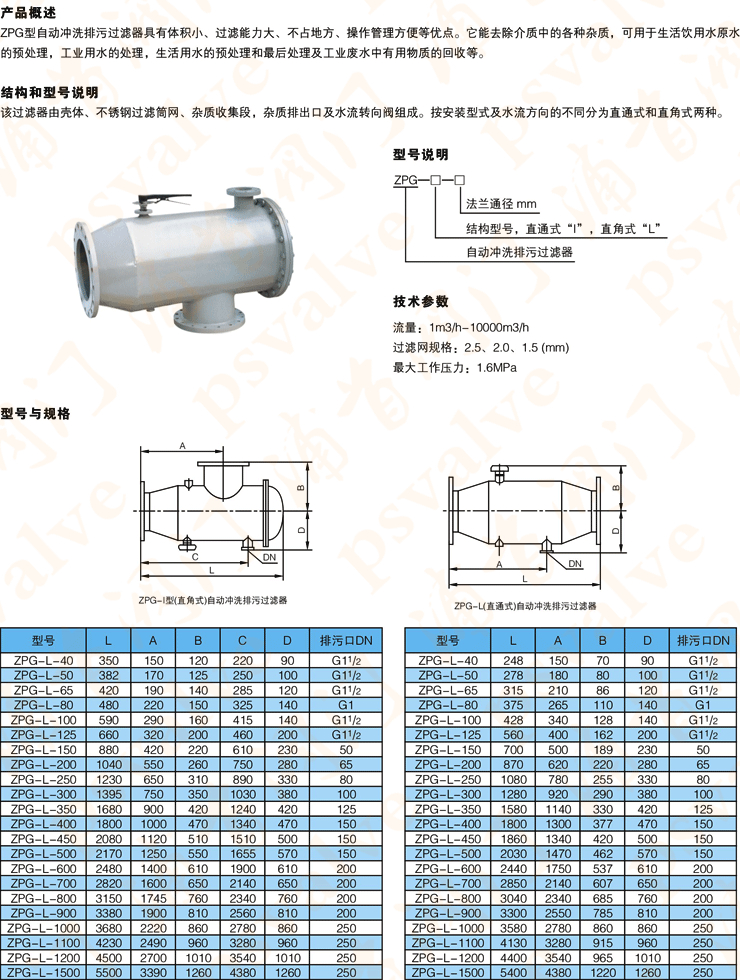

反沖洗過濾器,自動反沖洗過濾器尺寸結構圖:
